Beschreibung

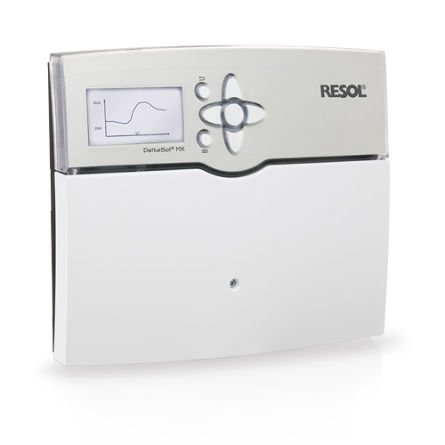

Die High-End-Regelungseinheit für Ihre Heizanlage. Die Steuerung kann zahlreiche Komponenten regeln: Solarthermieanlagen genauso wie konventionelle Technik wie Gas- und Ölbrennwertanlagen in Kombination mit Pufferspeichern, Frischwasserstationen und Ventil/Mischersteuerungen etc.
Ein Gerät in Ihrem Technikraum zur Steuerung der gesamten Heizanlage inkl. Warmwasser.
- 14 Relaisausgänge und 12 Eingänge für Temperatursensoren Pt1000, Pt500 oder KTY
- Bis zu 5 Erweiterungsmodule über RESOL VBus®
- Eingänge für analoge und digitale Grundfos Direct Sensors™
- Integrierte Ansteuerung von bis zu 4 Hocheffizienzpumpen über PWM-Ausgänge
- Datenaufzeichnung, -sicherung, Firmware-Updates und einfache Datenübertragung vorbereiteter Einstellungen über SD-Karte
- Kühlung über den Heizkreis mit Kondensationserkennung über Taupunktschalter TS10
- Vereinfachte Wochenzeitschaltuhr, 0-10-V-Brenneransteuerung und Brauchwasser-Vorerwärmung
- Fernzugriff auf die Heizkreise über Raumbediengerät(e) und über die VBus®Touch HC App
- Erweiterte Wahlfunktionen, z. B. Feststoffkesselfunktion mit Mischer- und Zieltemperaturregelung
Ausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzialfreies Relais und 4 PWM-Ausgänge (auf 0-10 V umschaltbar)
PWM-Frequenz: 512 Hz
PWM-Spannung: 10,5 V
Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
4 (2) A 24 V⎓ /240 V~ (potenzialfreies Relais)
Gesamtschaltleistung: 6,3 A 240 V~
Versorgung: 100 … 240 V~, 50-60 Hz
Anschlussart: Y
Standby: 0,84 W
Temperaturreglerklasse: VIII
Energieeffizienz-Beitrag: 5 %
Wirkungsweise: Typ 1.B.C.Y
Bemessungsstoßspannung: 2,5 kV
Datenschnittstellen: RESOL VBus®, SD-Karteneinschub
VBus®-Stromausgabe: 35 mA
Funktionen: 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanzund Diagnosefunktionen, automatische Funktionskontrolle nach VDI 2169
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage, Schalttafel-Einbau möglich
Anzeige/Display: Vollgrafik-Display
Bedienung: 7 Drucktaster
Schutzart: IP 20 / EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 … 40 °C
Verschmutzungsgrad: 2
