Beschreibung

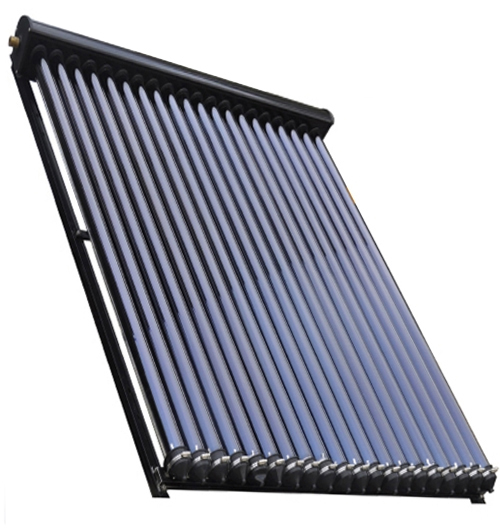

Der Bosswerk SunExtreme HD ist ein Heatpipe Röhrenkollektor der sich weit von der Masse der üblichen Kollektoren abhebt. Der Abstand zwischen den einzelnen Vakuumröhren wurde beim SunExtreme HD auf ein Minimum verringert, so dass auf eine Rückwand-Verspiegelung erzichtet werden kann. Durch die reduzierte Breite von 2,30m bei 30 Röhren findet der Kollektor überall dort seinen Platz, wo die Dachfläche begrenzt ist. SunExtreme HD bedeutet höchste Effizienz bei geringer Dachfläche.

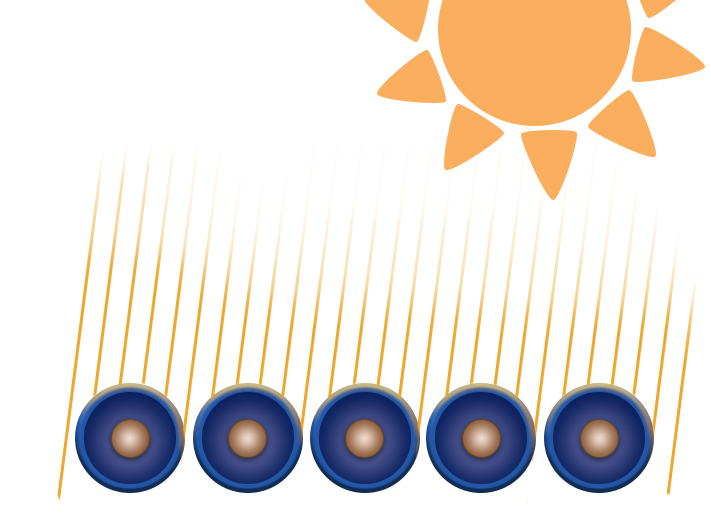

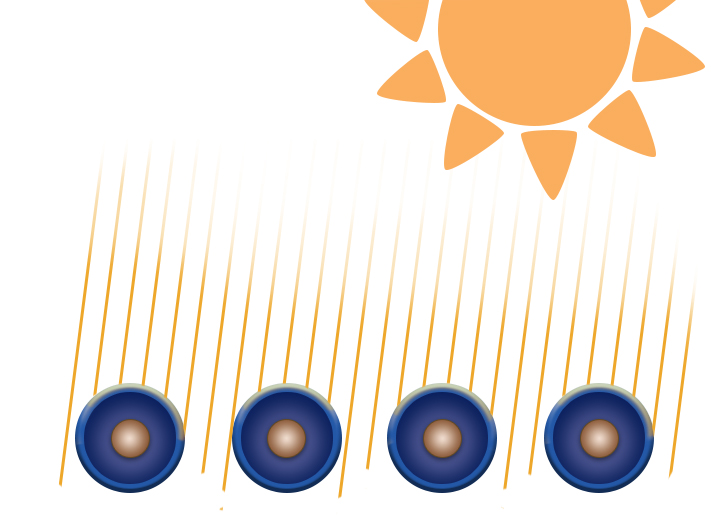

Der Abstand zwischen den Kollektoren ist mitentscheidend für Platzbedarf und Ertrag. Beim HD-Kollektor wurde die Bauweise optimiert:
Eigenschaft, die überzeugen:
-
Hohe Leistung bei geringer Dachfläche
Der Abstand zwischen den einzelnen Vakuumröhren wurde beim SunExtreme HD auf ein Minimum verringert, so dass beispielsweise der 30er Röhrenkollektor nur 2,30 m breit ist. Das bedeutet höchste Effizienz bei geringer Dachfläche. Durch den reduzierten Röhrenabstand kann auf eine Rückwand-Verspiegelung ohne merkliche Leistungseinbuße verzichtet werden.
-
Optimale Wärmeübertraugung
Die hocheffizienten Vakuumröhren sind beim SunExtreme HD mit 24mm dicken und 70mm langen Heatpipe-Kondensatoren ausgestattet. Dadurch verdoppelt sich die Kontaktfläche zur Wärmeübertragung von der Röhre zum Sammler gegenüber herkömmlicher Standardkollektoren.
-
Optimaler Ertrag das ganze Jahr über
Der Einsatz von Hochleistungs-Vakuumröhren und einer besonders guten Wärmedämmung des Sammlers ermöglicht eine effiziente Nutzung auch bei niedrigen Außentemperaturen und hohen Vorlauftemperaturen bei einem Minimum an Wärmeverlust.
-
10 Jahren Garantie
Die enorm hohe Qualität unserer Kollektoren und der verbauten Materialien, sowie regelmäßige Qualitätskontrollen, garantieren eine hohe Lebensdauer. Wir bieten Ihnen deshalb auf die SunExtreme Kollektoren volle 10 Jahre Garantie!
Technische Daten der HD-Kollektoren in der Übersicht:
Ausführung | SunExtreme HD 10 | SunExtreme HD 20 | SunExtreme HD 30 |
Konstruktion | Heatpipe -Vakuum Röhren Solar Kollektor mit trockener Anbindung | ||
Röhren Durchmesser | 58mm | 58mm | 58mm |
Brutto Fläche | 1,56 m² | 3,02 m² | 4.48 m² |
Absorber Fläche | 0,95 m² | 1,89 m² | 2,83 m² |
Höhe | 1944 mm | 1944 mm | 1944 mm |
Breite | 804 mm | 1554 mm | 2304 mm |
Tiefe | 132 mm | 132 mm | 132 mm |
Nettogewicht | 33,2 kg | 65 kg | 94,5 kg |
Wirkungsgrad / Effizienz (η0) | 76,9 % | ||
Flüssigkeit | Wasser oder Glykolgemisch | ||
Montage-Winkel | 20 – 90° | ||
Arbeitsdruck max. | 12 Bar | ||
Arbeitsdruck empfohlen | 0,5 bar (am höchsten Kollektor) | ||
Testdruck | 18 Bar | ||
Anschluss Sammler | 22 mm Kupfer |
Lassen Sie sich beraten: gerade beim Kollektor kommt es auf die richtige Auswahl an. Sie muss passen zu Ihren Anforderungen, der Dach- bzw. Fassadenausrichtung und wirtschaftlichen Aspekten. Schreiben Sie uns: info@mweg.eu
